Sert Faz — Martenzit

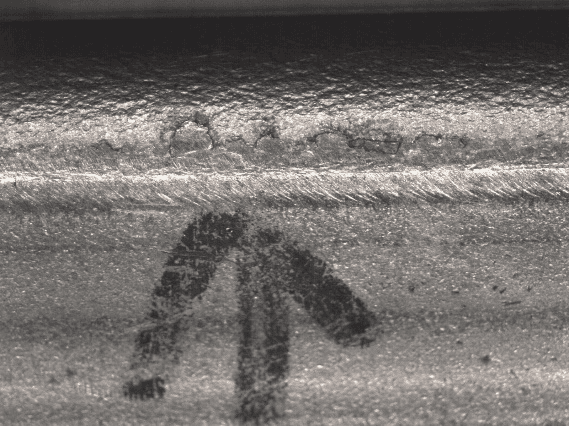

• •Kangal ve tel kırılma yüzeyi tamamen gevrektir. Malzeme doğrultmaya girmeden hatta elle bile kırılabilir.

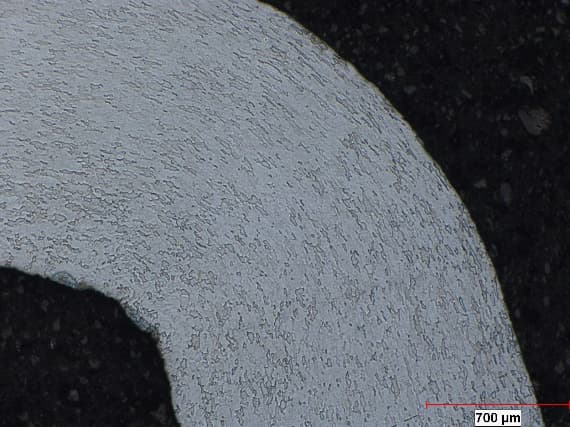

• •Yüksek karbonlu kalitelerde görülmesi olasıdır. Mikro yapı incelemesi gereklidir.

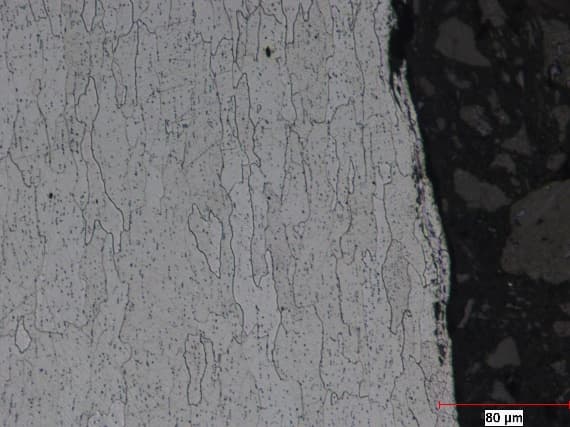

• •Tipik 'iğne' ya da 'paket' (lath/plate) formundaki martenzit ışık altında parlak ve mavimsi-gümüş renkte görünür.
• •Sertlik değeri 700–800 HV'ye kadar çıkabilir.

• •Yüksek karbonlu çeliklerde (%0.6–1.2 C) haddeleme aşamasında ani soğuma şartlarıyla difüzyonsuz faz dönüşümü gerçekleşir.
• •Karbon atomları difüzyon yapamadan austenit kafesinde sıkışır → tetragonal (BCT) yapı oluşur.
• •Oluşan martenzit sert (700–800 HV), kırılgan ve kararsız bir yapıdır.

• •Normalize veya tavlama sonrası hava soğutması uygulanmalı
• •Yüksek karbonlu tel ve yaylık çeliklerde karbürleri küreselleştirerek martenzit oluşumu önlenmeli
• •Östenitleme sıcaklığı düşürülerek kararlı ferrit/perlit yapısı sağlanabilir
• •Mn, Cr, Mo gibi elementlerin miktarı kontrol edilerek martenzit eğilimi azaltılır
• •Haddeleme aşamasında ani soğuma yaratacak su ve hava akışından kaçınılmalıdır

Krauss G. — Steels: Processing, Structure, and Performance; ASM Handbook Vol 4: Heat Treating
