BOBİN / FLAT PRODUCTVAKA #12
Kaynak Bölgesinde Çatlak — İnklüzyon
Crack in HAZ (Welding) — Inclusion
HAZkaynakMnSAl₂O₃SEM-EDSjantbobin
Şikâyet Konusu: Çatlak — Kabuk Şikayetleri

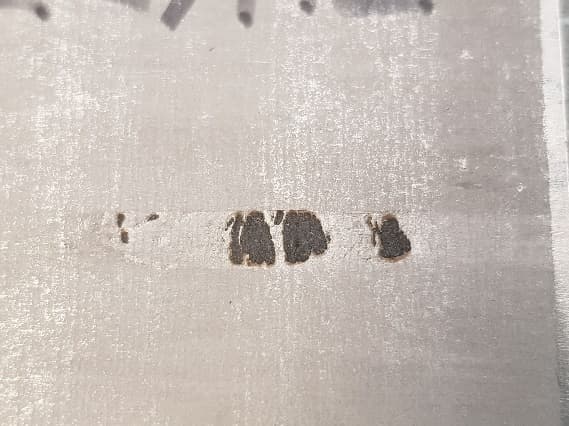

- •HAZ bölgesinde kılcal çatlak olarak gözle görülebilmektedir.
- •İncelenen örnekte kaynak bölgesinde (HAZ) yüzeye açık kılcal çatlaklar tespit edilmiştir.

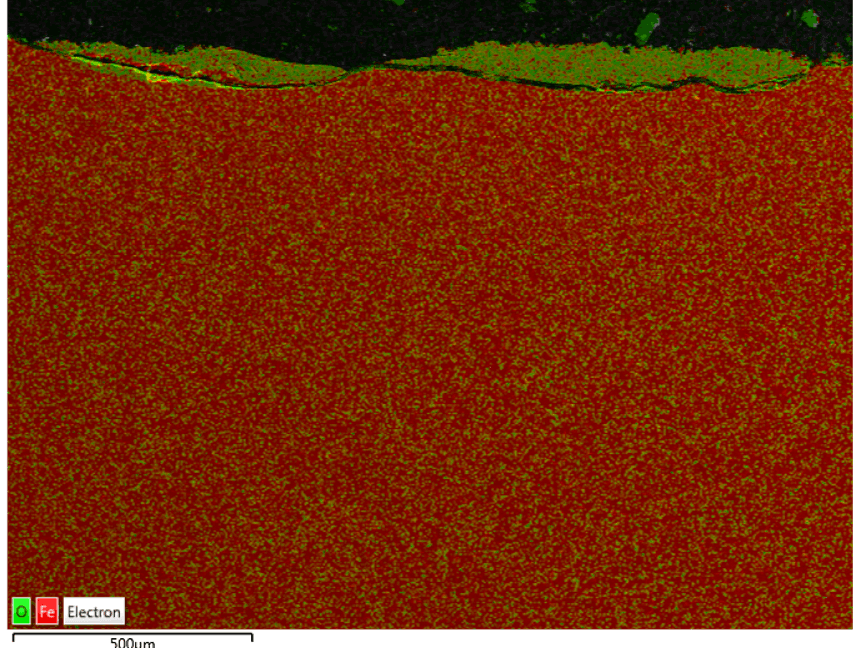

- •Çatlakların ekseni boyunca Mn ve S elementleri içeren inklüzyon kümelenmeleri gözlemlenmiş, SEM-EDS analizleri ile doğrulanmıştır.
- •Bu tür inklüzyonlar; deoksidasyon yetersizliği, tundish/torpido içi refrakter bozunması veya uygun olmayan ergitme koşulları gibi sebeplerle oluşabilir.
- •Isı girdisi altında kalan HAZ bölgesinde tane sınırlarında gerilim birikir; MnS ve benzeri düşük erime noktalı inklüzyonların çevresinde çatlak başlatıcı görevi görür.
- •İnklüzyon kontrolü için temiz çelik üretim uygulamaları (Ca-treatment, argon stirring)
- •MnS ve Al₂O₃ inklüzyonlarının önüne geçmek amacıyla ikincil metalürji süreçleri optimize edilmeli
- •Kaynak bölgesine uygun düşük sülfürlü ve düşük inklüzyon içerikli çelik kaliteleri tercih edilmeli
- •Kaynak öncesi ve sırasında ısıl işlemler ile iç gerilimler azaltılmalı

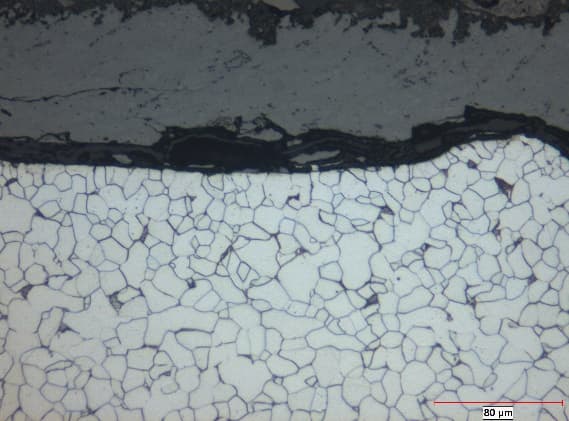

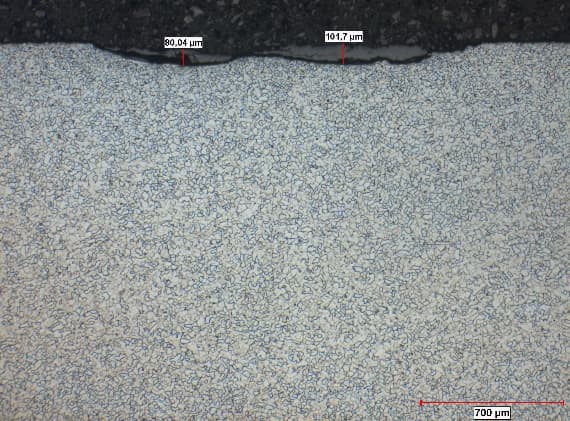

Metalografik Görüntüler — Micrographs
