KANGAL / WIRE RODVAKA #05
Deformasyon Sonucu Yüzeyde Sert Faz — Beyaz Tabaka Martenzit 2
Hard Phase Formation (White Layer Martensite) — Case 2
white layermartenzitsert fazheterojen sertliktel çekme
Şikâyet Konusu: Tel çekmede kopma veya kırılma / Yay imalatında kopma veya kırılma

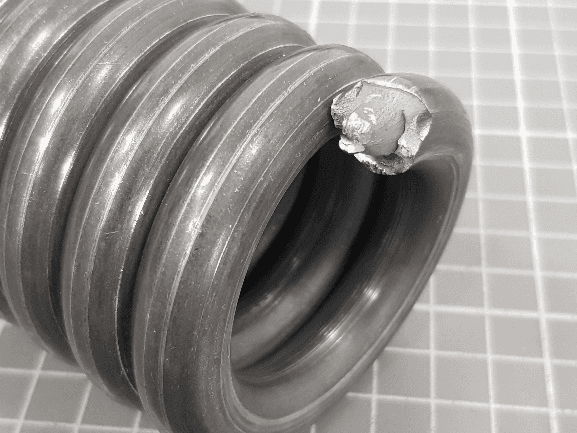

- •Makro boyutta kangal yüzeyinde renk farklılıkları olarak görülen sürtünme izleri ve deformasyona uğramış kangal yüzeyi görünümü tespit edilebilmektedir.
- •Yüzeyin sürtünme koşullarına bağlı olarak kangal veya tel yüzeyinde sert bir alan oluşmaktadır.
- •Deformasyon şiddetine bağlı olarak sertlik değeri ve boyutu değişebilmektedir — heterojen sertlik dağılımı.
- •White layer martenzit mekanizması Case 1 ile aynıdır: %C ≥ 0.65 çelikte yüksek sürtünme → lokal 900–950 °C → hızlı soğuma → BCT yapı.
- •Bu vakada deformasyon şiddeti farklılık gösterdiğinden sertlik değerleri daha değişken ve heterojen bir dağılım sergilemektedir.
- •Tel çekme hızının kademeli artırılması ve kontrolü
- •Yeterli ve uygun viskoziteli yağlama kullanımı
- •Kalıp açılarının uygun tasarlanması
- •Telin homojen mikroyapıda olması
Sipos K., López M., Trucco M. — Surface martensite white layer in AISI 1065 steel

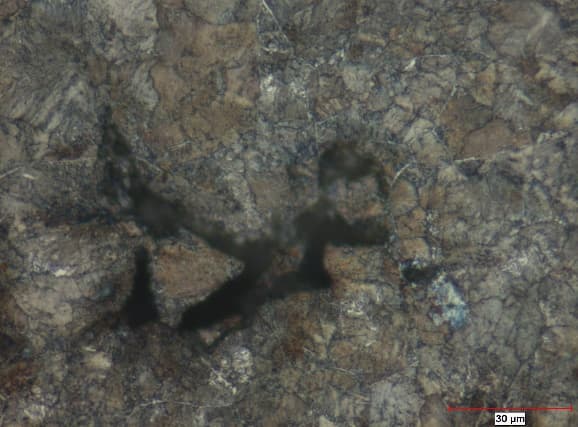

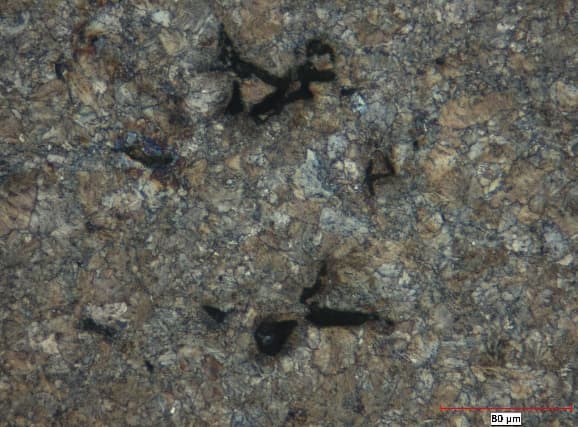

Metalografik Görüntüler — Micrographs
