Deformasyon Sonucu Yüzeyde Sert Faz — Beyaz Tabaka Martenzit 1

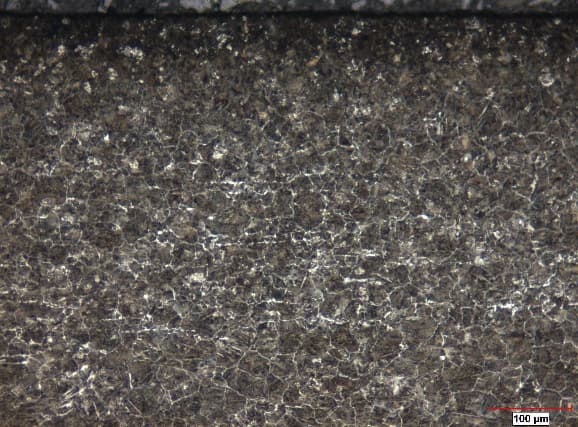

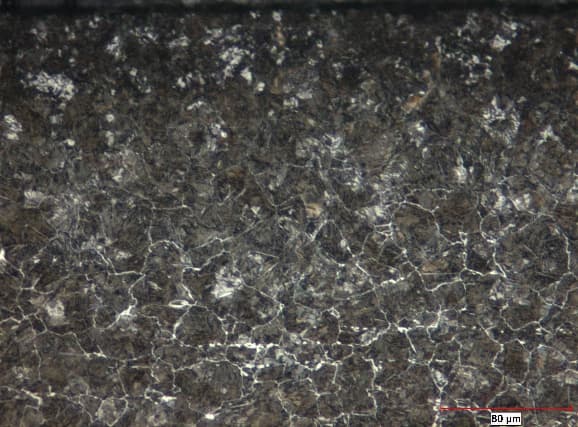

• •Yüksek karbonlu kalın kangal çaplarında görülen bu kusurda kırılma yüzeylerinde nehir çizgileri (river marks) kırılmanın başladığı bölgeyi işaret eder.

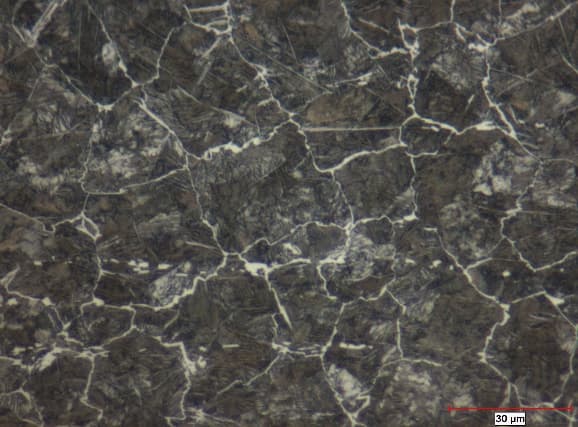

• •Kırılmanın başladığı noktada bir deformasyon izi ve sürtünme bölgelerinde aşırı ısınma-soğumaya bağlı sert yapılar oluşmuştur.

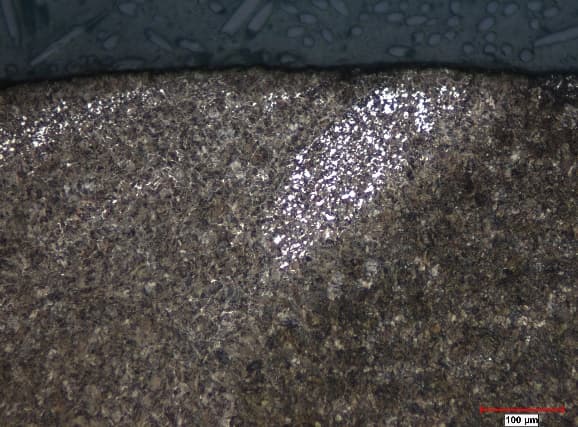

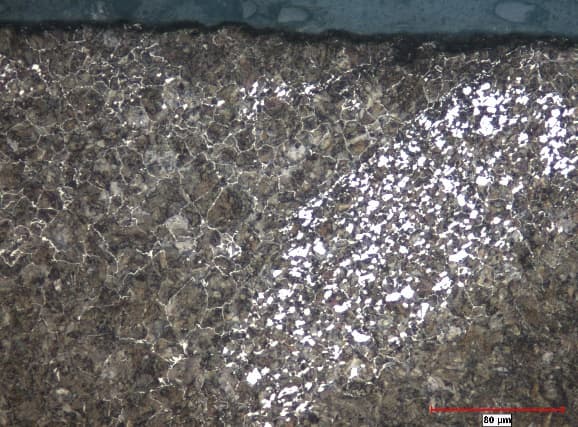

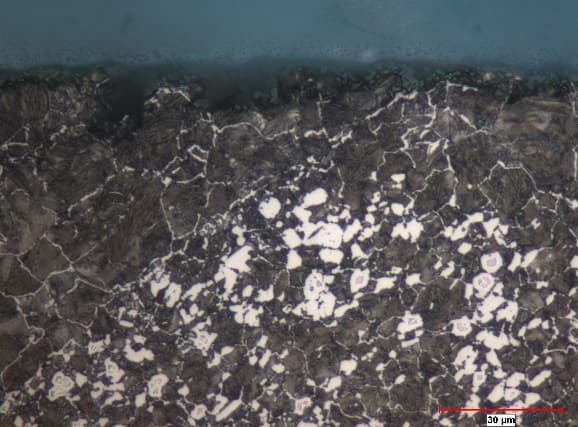

• •White layer martenzit fazı mikroskop altında ince beyaz bir tabaka olarak gözlenir; ultra ince taneli formdadır.

• •White layer martenzit, tel çekme gibi yoğun deformasyon içeren işlemler sırasında yüksek karbonlu çeliklerin (%C ≥ 0.65) yüzeyinde oluşan çok sert ve kırılgan bir fazdır.
• •Yüzeyde lokal 900–950 °C'ye ulaşan anlık ısınma ve ardından hızlı soğuma ile östenitten martenzite difüzyonsuz faz dönüşümü (BCT yapı) gerçekleşir.
• •Lokal sıcaklık artışı; yüksek çekme hızları, tel-kalıp arasındaki sürtünme ve yetersiz yağlama koşullarında ortaya çıkar.

• •Tel çekme hızının kademeli artırılması ve kontrolü
• •Yeterli ve uygun viskoziteli yağlama kullanımı
• •Kalıp açılarının uygun tasarlanması ve yüzey kalitesinin artırılması
• •Telin homojen mikroyapıda olması (Stelmor parametrelerinin optimizasyonu)

Sipos K., López M., Trucco M. — Surface martensite white layer produced by adhesive sliding wear-friction in AISI 1065 steel
