Rulo Kırığı

• •Sıcak haddelenmiş düşük karbonlu çelik bobinlerin kesme hatlarında açılması sırasında bobin genişliği boyunca haddeleme yönüne dik olarak gelişen, düzensiz aralıklarla tekrarlayan enine kırılmalardır.

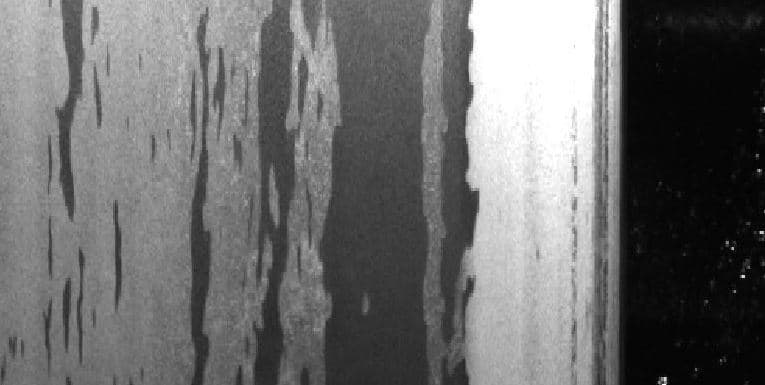

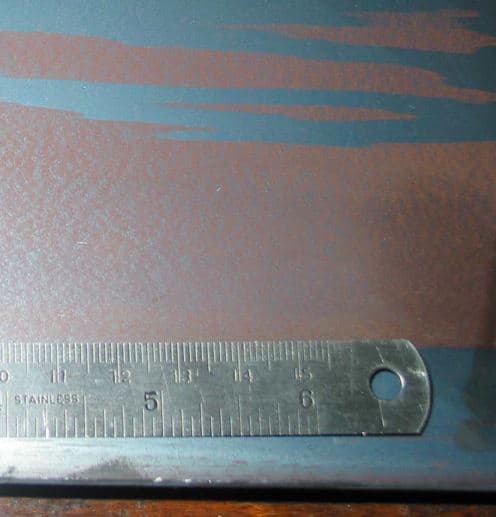

• •Bobin açma ve germe sırasında malzemenin yüzeyinde metalik parlaklık gösteren hatlar halinde gözlemlenir.
• •Mikro incelemelerde majör bir uygunsuzluk görülmeyebilir; mekanik özellikler ve yüzey görüntüsü ile birlikte değerlendirilmelidir.

• •Sarılma sıcaklığı çok yüksekse serbest karbon artar → rulo kırığı; çok düşükse dalga kusuru oluşur.
• •Yüksek YPE (Yield Point Elongation): C ve N atomlarının difüzyonu sonucu dislokasyon yoğunluğu artışı; N atomlarının katkısı özellikle belirgindir.
• •Homojen olmayan tane boyutu rulo kırığına hassasiyeti artırır.

• •Sarılma sıcaklığının optimum aralıkta kontrolü
• •Serbest C ve N miktarı azaltılmalı; N, Al ile bağlanmalıdır
• •YPE değerinin azaltılması hedeflenmelidir
• •Küçük ve homojen tane boyutu sağlanmalıdır
• •Temper haddeleme kullanımı (Push-Pull hattı gibi hatlarda)

ASM Handbook, Volume 5: Surface Engineering
